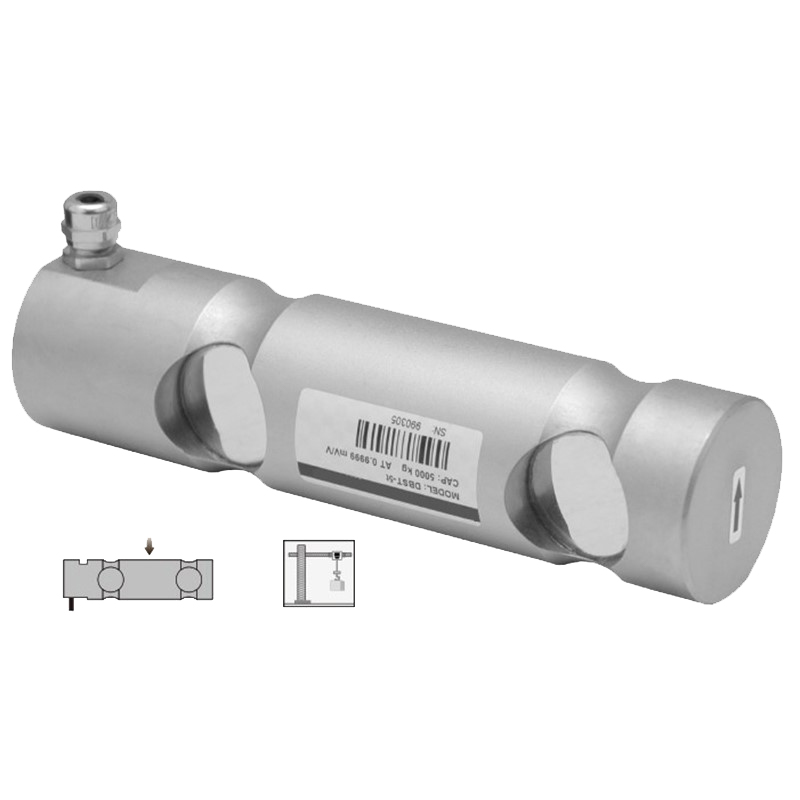

軸銷式傳感器 DBST(5t / 10t)

自動控制零件項目 Part item

特點 Features

·軸銷式傳感器
·優質合金鋼材質
·高精度
·高穩定性
·高保護等級
·安裝簡便、快速
·可用於惡劣的工業環境
·適用於各種過載保護裝置

量程 Capacities

5 t, 10 t

接線方式 Schematic

紅色：＋電源
黑色：－電源
白色：－信號
綠色：＋信號

u2435

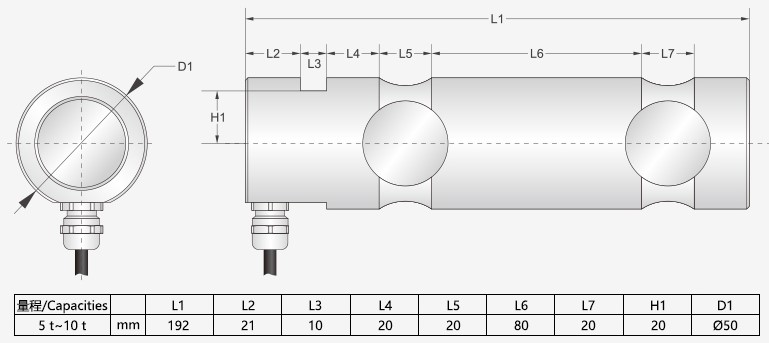

安裝尺寸 Installation Dimensions

u7158

技術參數 Specification

·額定輸出 1.0 mV/V ±1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.2% of rated output

·安全載荷 150%

·非線性 ±0.5% of rated output

·極限載荷 200%

·反應時間 ±0.5% of rated output

·輸入阻抗 775 ohm ± 20 ohm

·重複性 ±0.5% of rated output

·輸出阻抗 700 ohm ± 5 ohm

·靈敏度溫漂 ≦0.02% of applied output /°C

·絕緣阻抗 ≧5000 M ohm (50V DC)

·零點溫度 ≦0.02% of rated output /°C

·推薦電源電壓 10V DC/AC

·導線長度 6 m ( 米 )

·最大電源電壓 15V DC/AC

·導線顏色 Red(+E) Black(-E) White(-S) Green(+S)
