量程 Capacities

3 t

接線方式 Schematic

紅色： ＋電源
黑色： －電源
白色： －信號
綠色： ＋信號

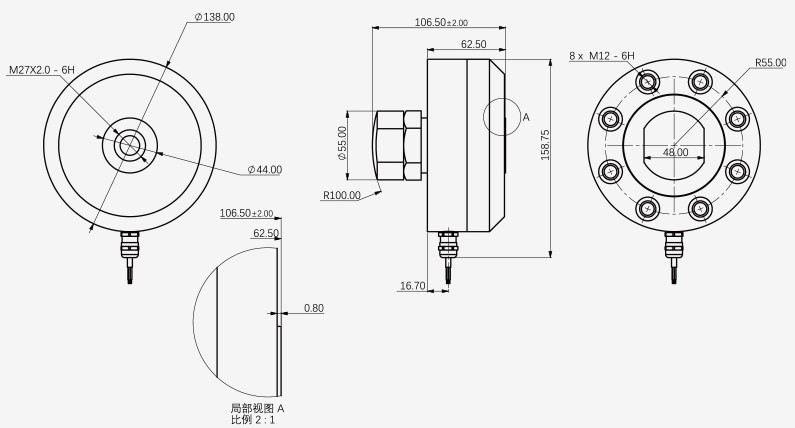

安裝尺寸 Installation Dimensions

技術參數 Specification

·輸出靈敏度(RO) 2.0 mV/V

·電纜規格 4X24 AWG

·靈敏度公差 ±0.2 mV/V

·安全溫度範圍 -20℃ to +60℃

·零點 ±0.015 mV/V

·補償溫度 -10℃ to +40℃

·潛變(30min) ±0.03% of load

·最大過載 150% of rated capacity

·線性 ±0.02% of RO

·輸入阻抗 1540 ohm ± 50 ohm

·反應時間 ±0.02% of RO

·輸出阻抗 1400 ohm ± 10 ohm

·重複性 ±0.015% of RO

·絕緣阻抗 ≧5G ohms (50V DV)

·輸出溫度補償 ≦0.002% of applied output /°C

·電纜材料 TPR

·零點溫度補償 0.002% of rated output /°C

·電纜結構 編織網屏蔽

·電纜長度 6 m ( 米 )

·保護等級 IP67

·推薦電源電壓 10V DC/AC

·最大電源電壓 15V DC/AC
