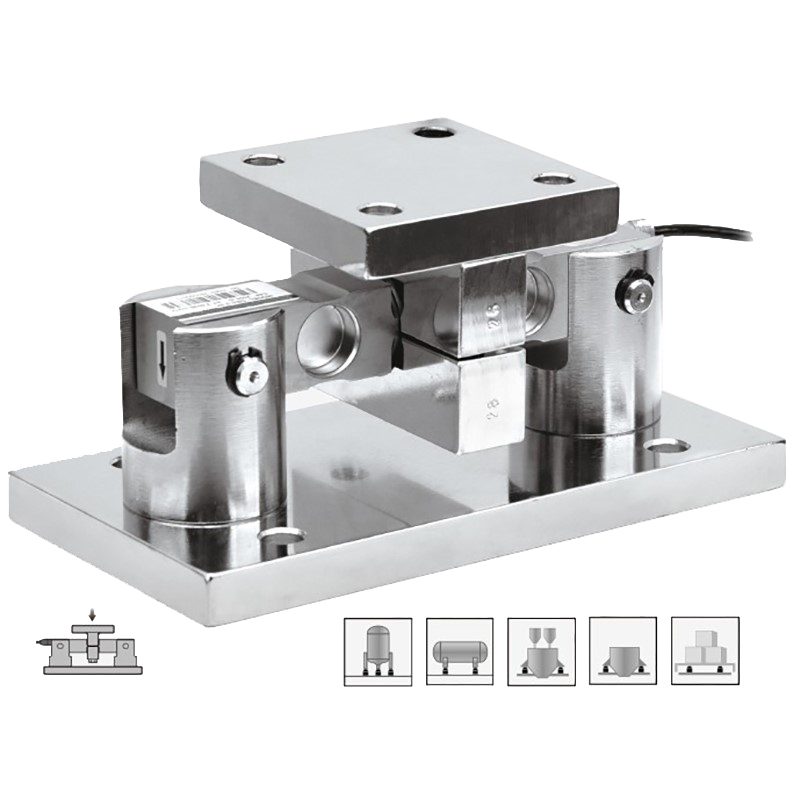

稱重模塊 DBS

自動控制零件項目 Part item

特點 Features

·合金鋼結構
·可直接安裝在地上或者基礎結構上
·使用雙剪切梁DBS傳感器
·適用於倉儲秤和配料秤等

量程 Capacities

1 klb, 1.5 klb, 2 klb,2.5 klb, 3 klb, 5 klb, 10 klb, 15 klb, 20 klb, 25 klb, 30 klb

接線方式 Schematic

紅色：＋電源
黑色：－電源
白色：－信號
綠色：＋信號

u2435

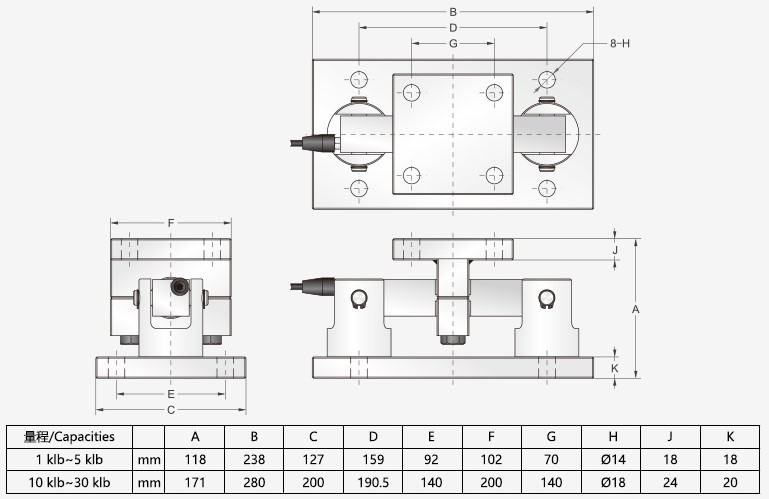

安裝尺寸 Installation Dimensions

u8988

傳感器技術參數 Load Cell Specifications

·額定輸出 3.0 mV/V ±0.1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.03% of rated output

·安全載荷 150%

·非線性 ±0.03% of rated output

·輸入阻抗 755 ohm ± 20 ohm

·反應時間 ±0.03% of rated output

·輸出阻抗 700 ohm ± 5 ohm

·重複性 ±0.03% of rated output

·絕緣阻抗 ≧5000 M ohm (50V DC)

·靈敏度溫漂 ≦0.002% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.002% of rated output /°C

·最大電源電壓 15V DC/AC

·導線長度 6 m / 10 m / 20 m ( 米 )

·導線顏色 Red(+E) Black(-E) White(-S) Green(+S)
