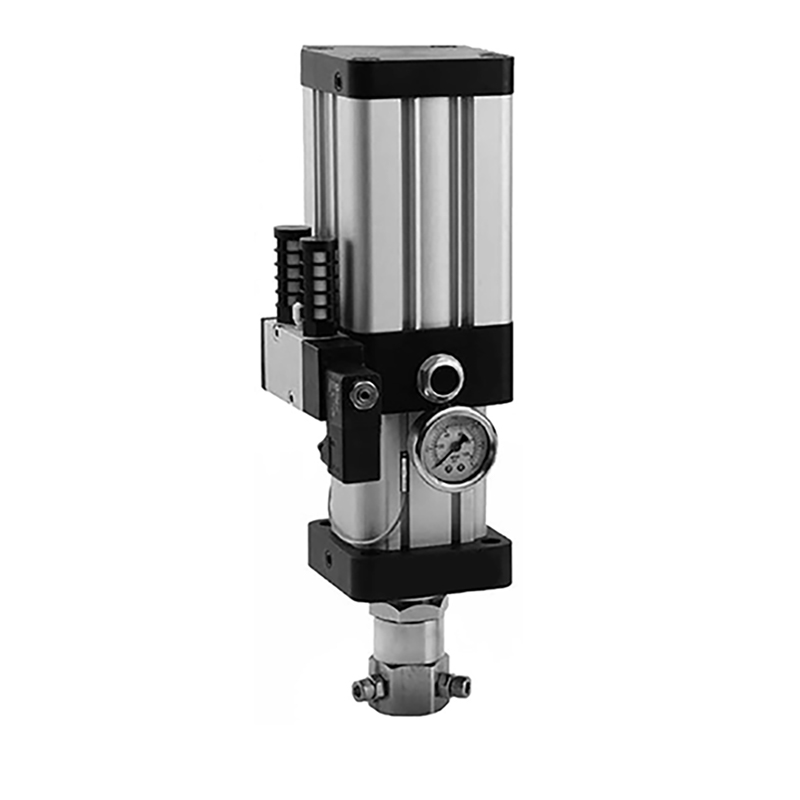

BSDR直壓式空油增壓缸 AIR-OIL Power Cylinder

氣壓.真空系列 Air pressure, vacuum series

SPCIFICATION 規格特點 Features

作動形式 : 感應型作動速度較液壓快 , 且較氣壓穩定.

使用流體 : 空氣裝置簡單 , 調整容易 , 保養方便.

使用壓力 : 2 – 7 kgf / cm² 出力大 , 可達到油壓之高出力.

出力 : 1T , 2T , 3T , 5T 動力來源取得方便.

使用溫度 : -10°C ~ 70°C 無油壓系統升溫之困擾.

高壓行程 : 10 , 15 , 20 作動噪音小.

– 內附磁石 , 可附加感應器作動檢出容易.

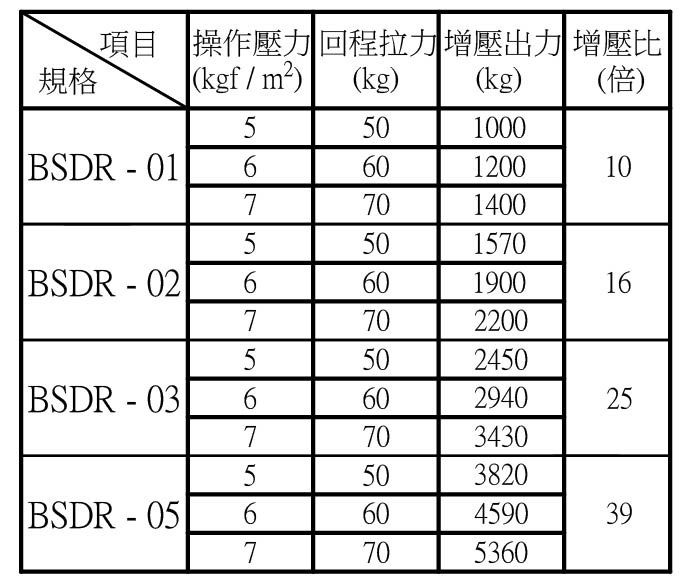

理論出力表

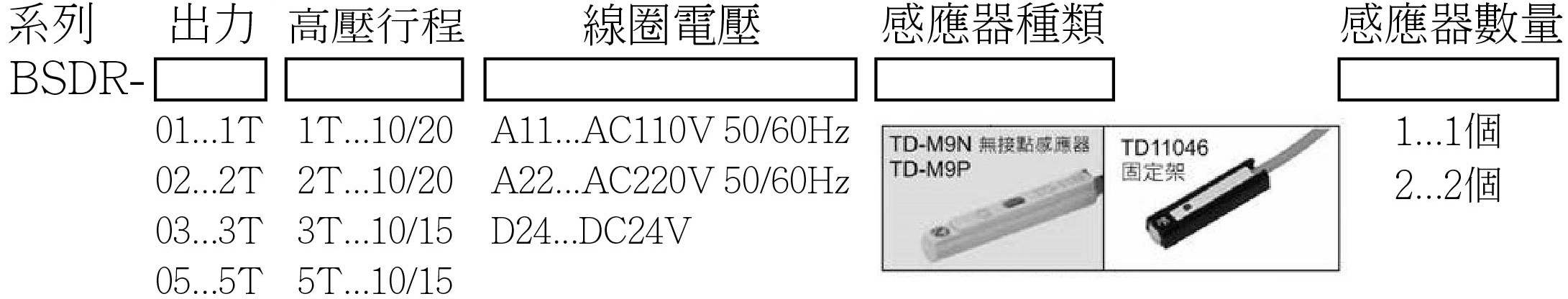

Model 型號

為何選用增壓缸

1.以一般氣壓為動力源,就能達到高出力,不需要高成本的液壓單位.

2.低成本,安裝簡易,調整容易.

3.速度比液壓快速,且較氣壓穩定.

4.比較液壓,沒有能源消耗,節省能源.

5.動力來源取得方便.

6.設備簡單輕巧,搬運方便,維修簡易.

7.作動噪音小,不產生高溫.

8.沒有油壓系統油汙及升溫之困擾,工作環境清潔.

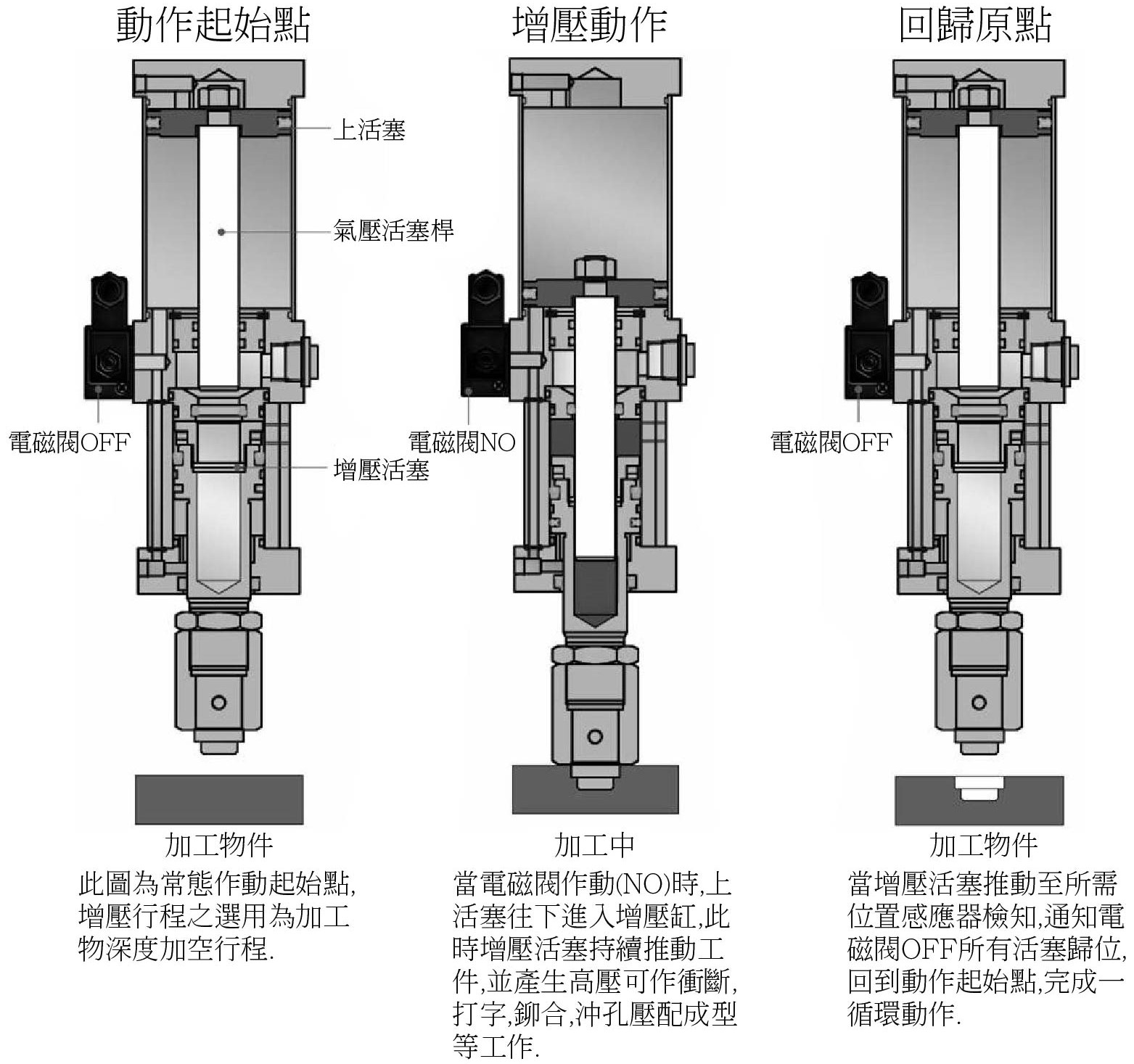

構造 , 操作原理

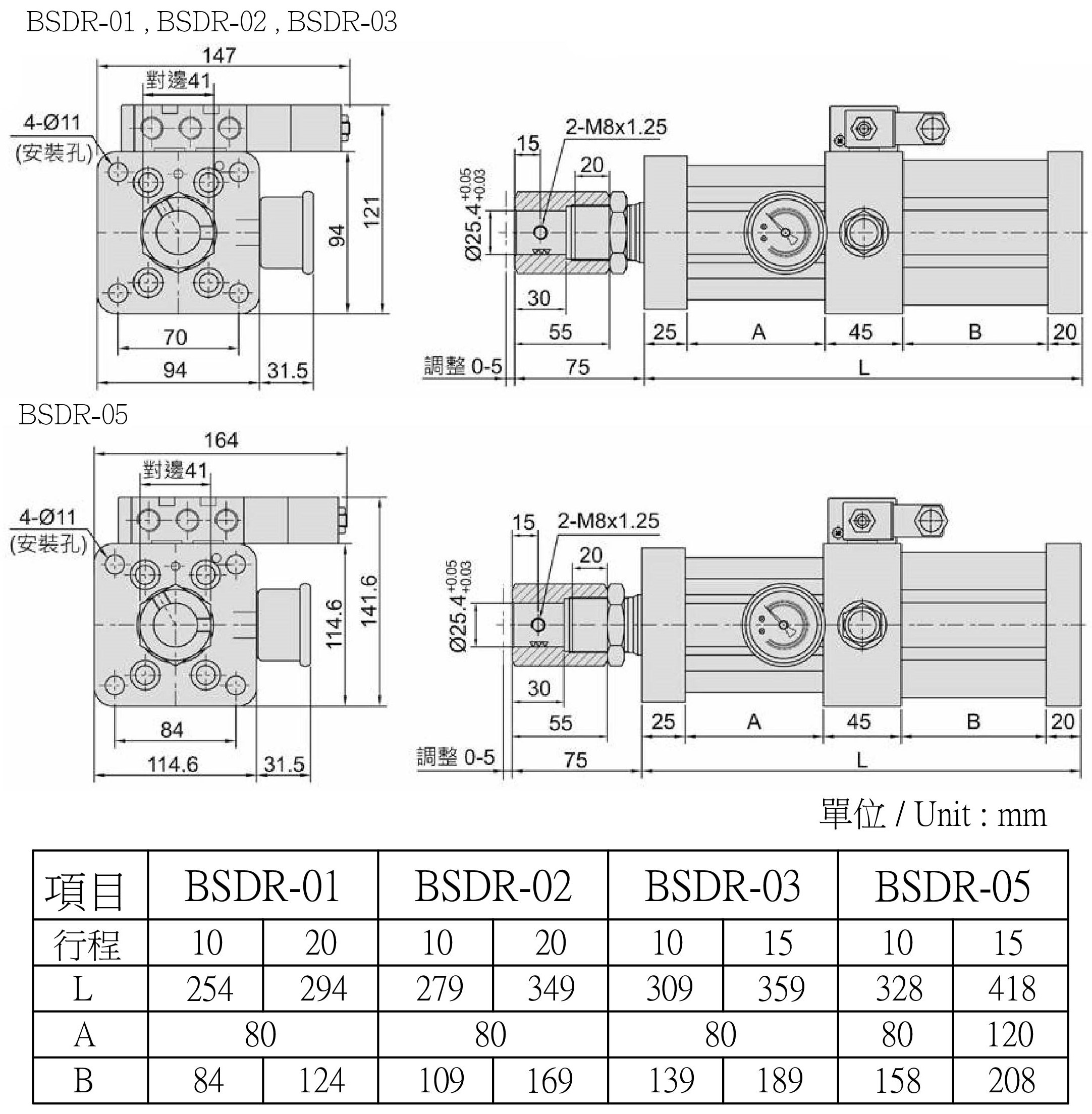

外型尺寸 DIMENSION(unit : mm)

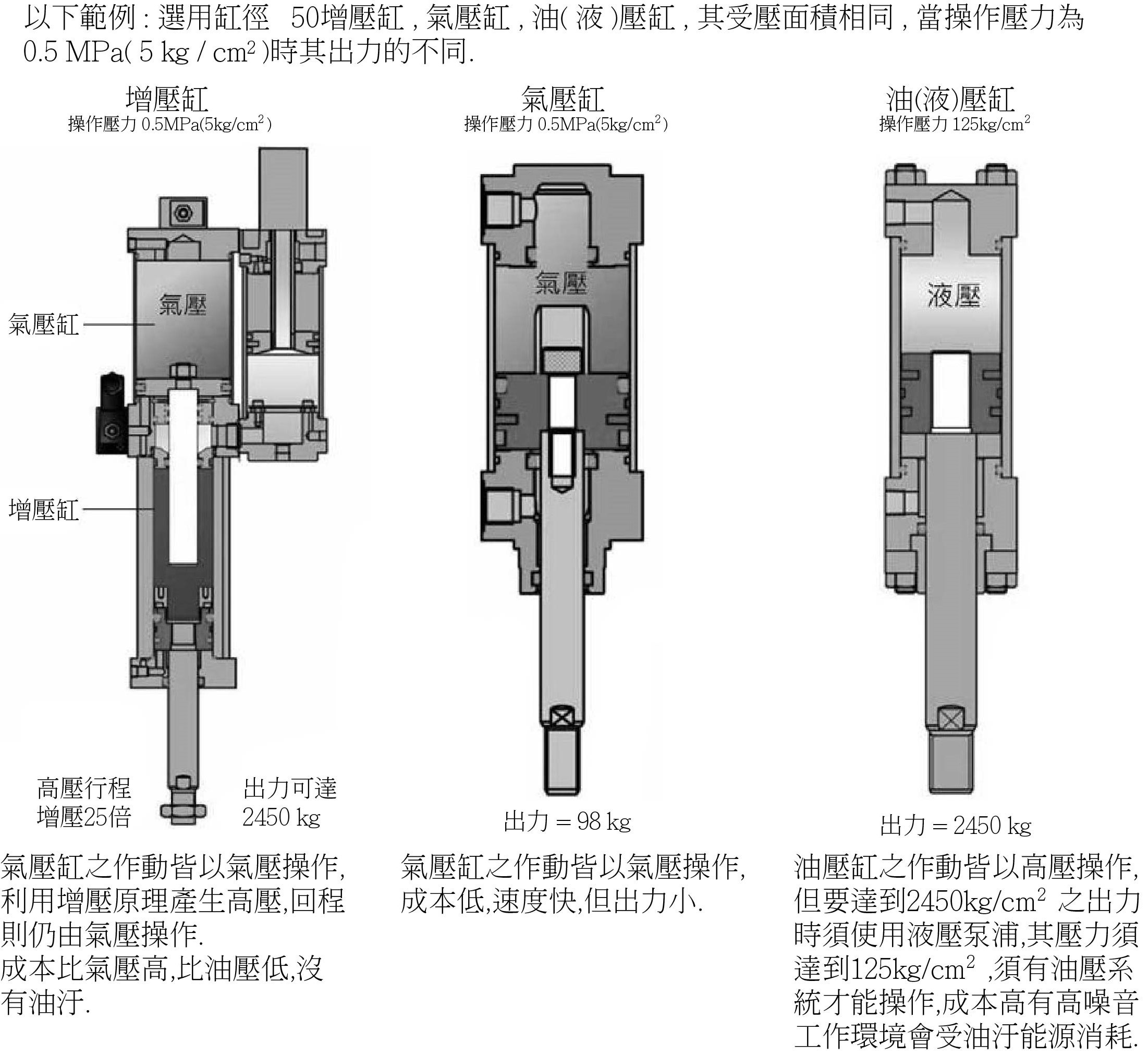

增壓缸與氣壓缸 , 油( 液 )壓缸之比較

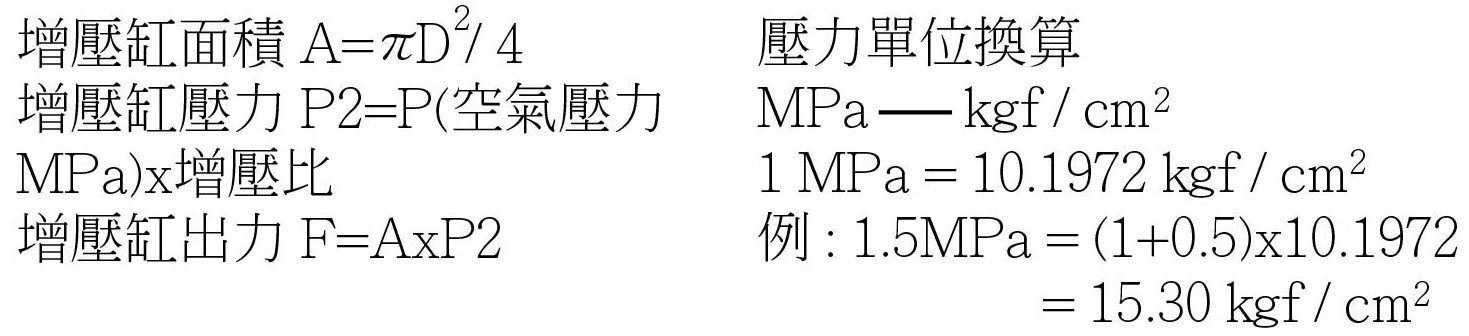

增壓缸出力計算

增壓缸使用注意事項

1.增壓缸之動力源必須使用過濾乾燥之壓縮空氣.

2.安裝時,必須垂直固定使用 : 如有水平需求時請洽得豐實業.

3.增壓缸內之循環油請採用 ISO VG68 等或同級品.

4.為使增壓缸之出力穩定,建議系統前加裝逆止型調壓閥,

以調整及穩定輸出之壓力.

5.添加液壓油至增壓缸中時,請添加至九分滿,保留一小空間

以利內部之空氣排出.

6.增壓缸之作動頻率,需依不同機種做選定.

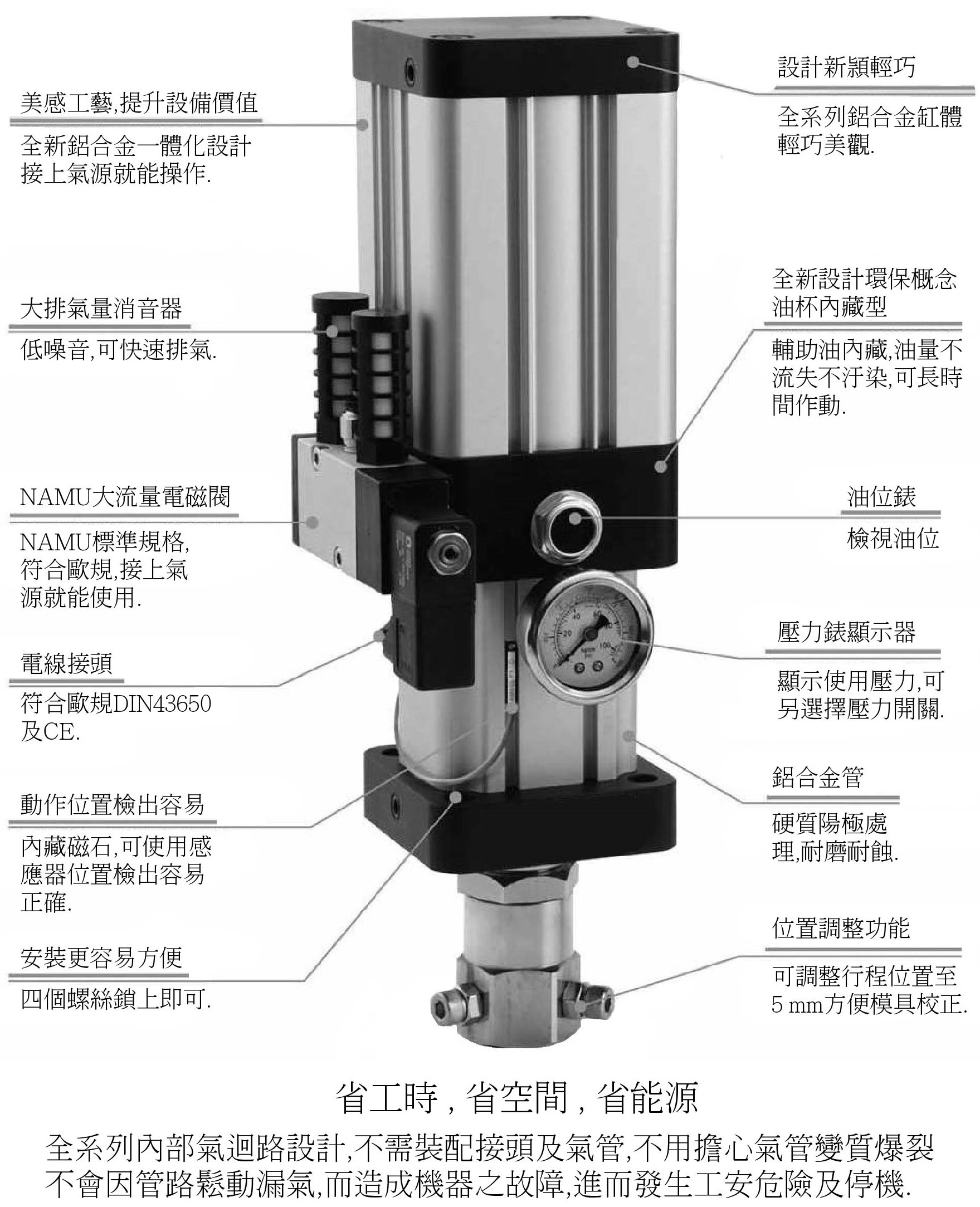

內藏氣迴路一體化設計附加檢出功能
