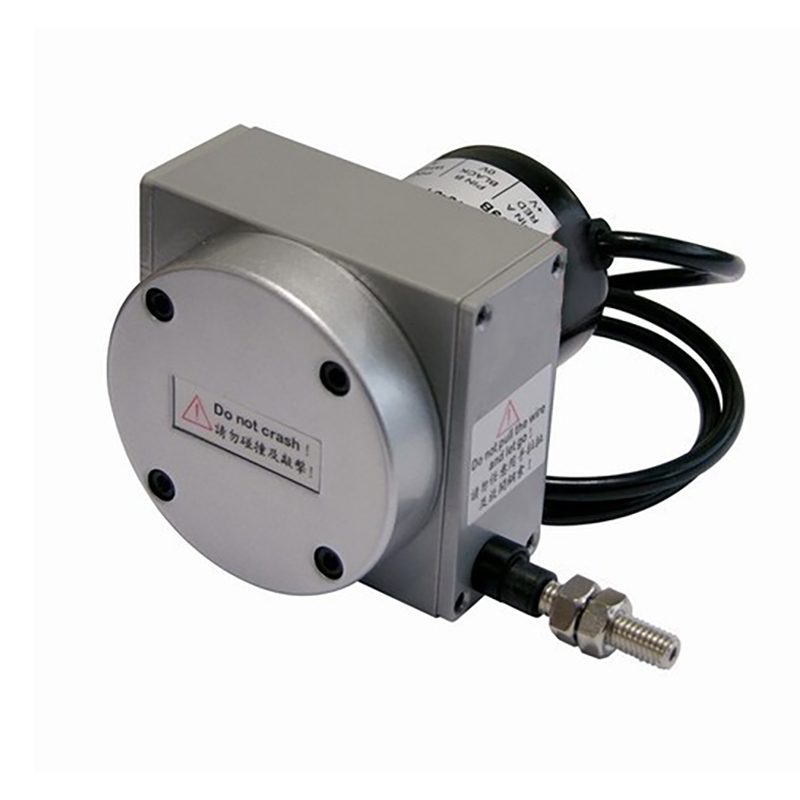

ELECTRICAL SPEC 電器規格

Detection System 檢測系統

lncremental 增量型

Output Wave 輸出波形

Square Wave 方波

Stroke (mm) 量測行程

1000

Standard Resolution (mm / pulse) 解析

1 , 0.5 , 0.2 , 0.1 , 0.04 mm / pulse

Accuracy 精度

±0.05 % FS , ± 1 count

Output Phase 輸出相

ABZ phase

Electronics 電路特性

Push Pull 推挽式 or Line Driver 差動式

Power Supply 供應電源

DC 5 ~ 26V

Current Consumption 消耗電流

≦60mA

Output Capacity 輸出容量

Sync. Current : 20mA , Residual Voltage : 0.5V or less

Max. Response 最大響應頻率

Max. 100K Hz

Phase Different 相位差

A , B phase different 90°±45° (T/4±T/8) , Z phase T±T/2

Wave Form Rise / Fall 波形上下時間

2μs or less

Polanity 極性保護

Against Reverse Protection

MECHANICAL SPEC 機械規格

Wire Specification 線徑規格

Material : SUS304 with nylon coating

Diameter . 0.6 mm : Breaking load : 16 kg

Max . Travel Speed 最大往復速度

1.000 mm / sec.

Vibration 震動

Max. 10 g ( 10 ~ 55 Hz / 1.5 mm X . Y . X . 2 Hr )

Shock 衝擊

20 g per 11 ms

Cable 電線

ø4.5 , 50 cm long

Weight 重量

< 450g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

0°C ~ 60° C , RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 70°C

Protection 保護等級

IP 50:Dust Proof (only for encoder housing)

Life 壽命

Typical > 1 x 10⁶ cycles
