Detection System 檢測系統

lncremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Revolution 解析

*100,10,5,2,1,0.5,0.2,0.1 mm / pulse

Output Phase 輸出相

ABZ phase

Electronics 電路特性

Push Pull 推挽式 , Line Driver 差動式

Power Supply 供應電源

DC 5 ~ 26V

Current Consumption 消耗電流

≦60 mA

Output Capacity 輸出容量

Sync. Current : 20mA , Residual Voltage : 0.5V or less

Max. Response 最大響應頻率

10K Hz ~ 150K Hz

Phase Different 相位差

A , B phase different 90°±45° (T/4±T/8) , Z phase T±T/8

Wave Form Rise / Fall 波形上下時間

1μs or less

Polanity 極性保護

Against Reverse Protection

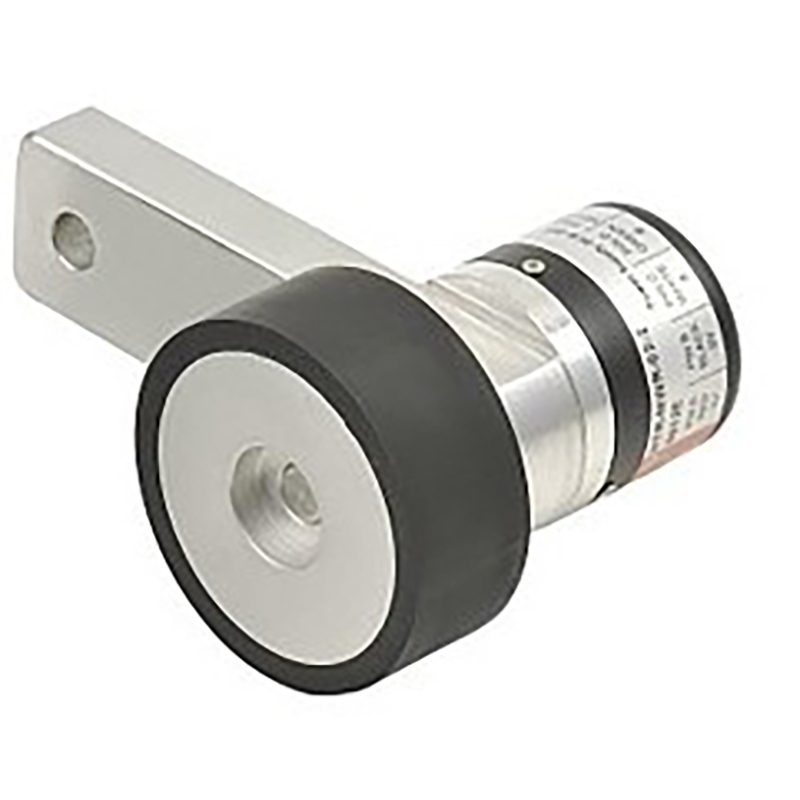

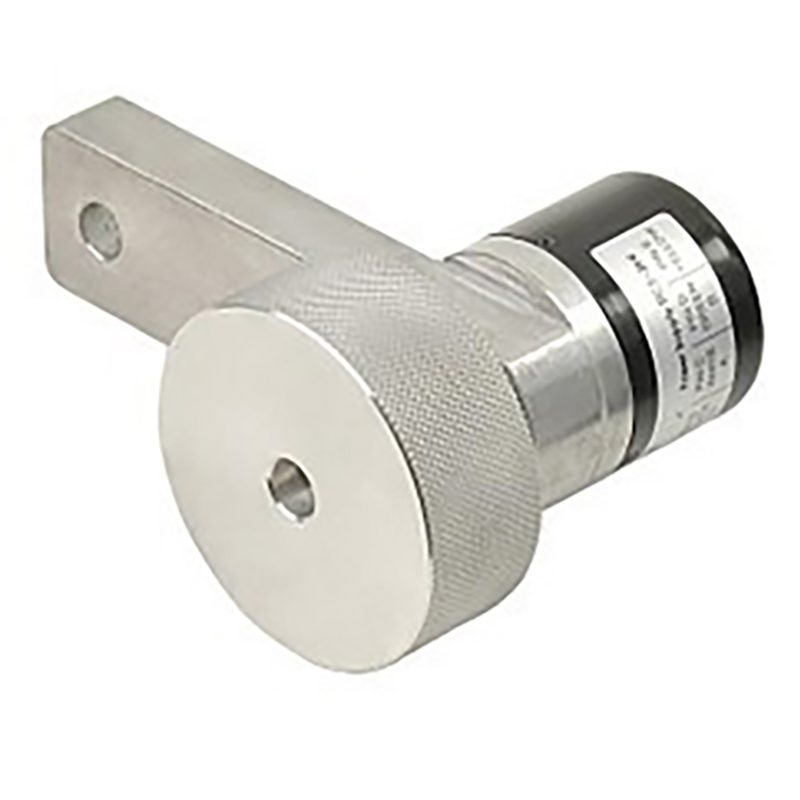

Type of wheel 輪子種類

Metal Knurled 金屬壓花輪 / Rubber 橡膠

Wheel Circle Length 輪周長

200 mm + / - 0.1%

Max. Speed 最大機械容許轉速

5 m / sec

Vibration 震動

10 g (10±1,500 Hz)

Shock 衝擊

20 g per 11 ms

Cable 電線

ø4.5 , 1000 mm long

Weight 重量

≦500 g

Operating Temp./ Humidity 操作溫度/濕度

0°C ~ 60°C , RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 70°C

Protection 保護等級

IP 50:Dust Proof
