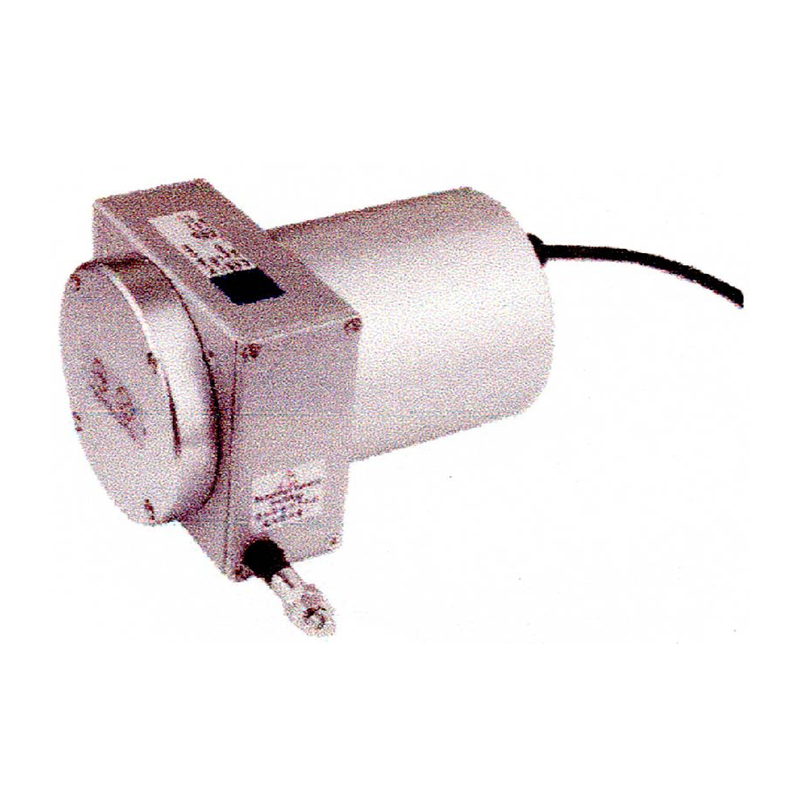

ELECTRICAL SPEC 電器規格

Detection System 檢測系統

Absolute 絕對值

Output Code 輸出碼值

Gray Code

Std. Pulse Per Revolution 解析

12 bit ( 4096 )

Electronics 電路特性

NPN Voltage 電壓型 , NPN Open Collector 電流型

Power Supply 供應電源

DC 5V or DC 8 ~ 26V for NPN Voltage , DC 5 ~ 26V  for NPN Open Collector

Logic 邏輯

Negative Logic ( H = 0 , L = 1 ) 負理論輸出

Current Consumption 消耗電流

≦100 mA ( no load )

Output Capacity 輸出容量

20 mA for NPN Voltage , max. 30 mA for NPN Open Collector Residual Voltage 1V or less

Max. Response 最大響應頻率

Gray 50K Hz

Duty 正功率

50 + / - 10 %

Insulation Resistance 絕緣阻抗

100 mΩ / 500Vdc

Dielectric Strength 耐壓強度

1 KV min.

Wave Form Rise / Fall 波形上下時間

2μs or less

Polarity 極性保護

Against Reverse Protection

MECHANICAL SPEC 機械規格

Wire Specification 線徑規格

SUS304 with nylon coating Diameter 0.7 mm Breaking Load : 23kgs

Shock 衝擊

50 g per 11 ms

Vibration 震動

10 - 55 Hz / 1.5 mm VPP , 10 G ( max. )

tarting Torque on Spring 拉力

Max. 900 g

Cable 電線

Φ7 , 1000 mm long

Weight 重量

< 1000 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

-10°C ~ 60°C, RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP64 : Dust & Dripping Proof

Life 壽命

Typical > 1x10⁶ cycles
