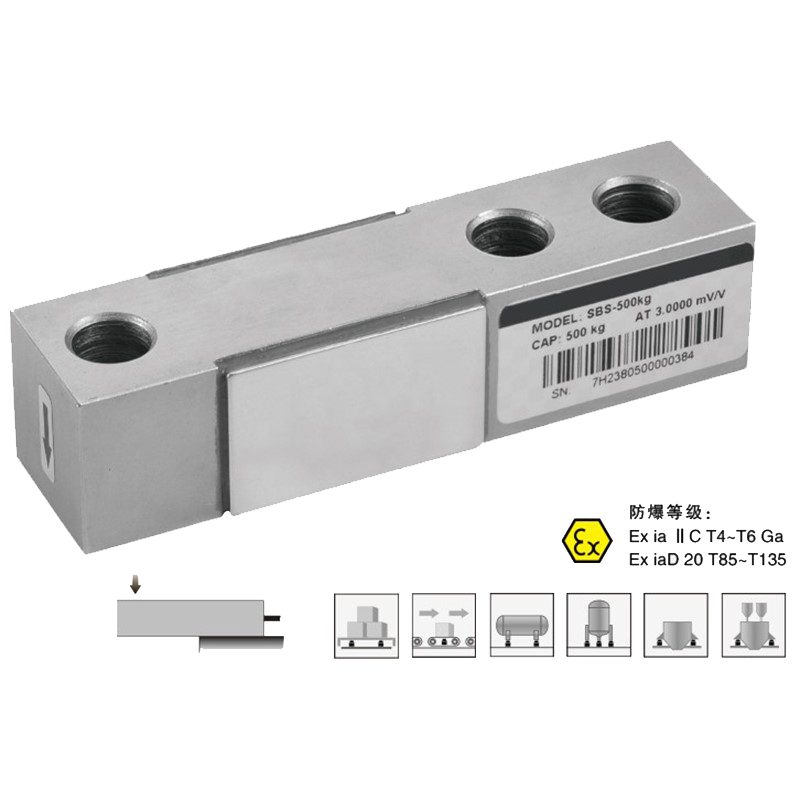

單懸臂梁傳感器 SBS / SBS(FB)

自動控制零件項目 Part item

特點 Features

·懸臂樑式
·優質合金鋼
·高精度
·高穩定性
·安裝簡便、快速
·表層鍍鎳防腐處理
·適用於平台秤、攪拌站、皮帶秤和配料秤等

量程 Capacities

250 lb, 250 kg, 500 kg, 1000 kg, 1500 kg, 2000 kg, 2500 kg, 5000 kg,

7500 kg, 10000 kg

接線方式 Schematic

紅色：＋電源
黑色：－電源
白色：－信號
綠色：＋信號

u2435

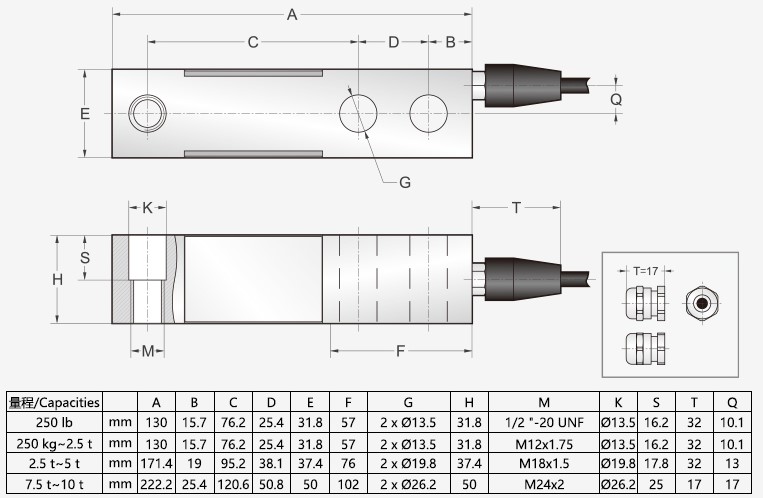

安裝尺寸 Installation Dimensions

u2698

技術參數 Specification

·額定輸出 2.0 mV/V ±0.1% 或 3.0 mV/V ±0.1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.03% of rated output

·安全載荷 150%

·非線性 ±0.03% of rated output

·輸入阻抗 387 ohm ± 20 ohm

·反應時間 ±0.03% of rated output

·輸出阻抗 350 ohm ± 5 ohm

·重複性 ±0.03% of rated output

·絕緣阻抗 ≧5000 M ohm (50V DC)

·靈敏度溫漂 ≦0.002% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.002% of rated output /°C

·最大電源電壓 15V DC/AC

·導線長度 6 m (米)

·導線顏色 Red(+E) Black(-E) White(-S) Green(+S)
