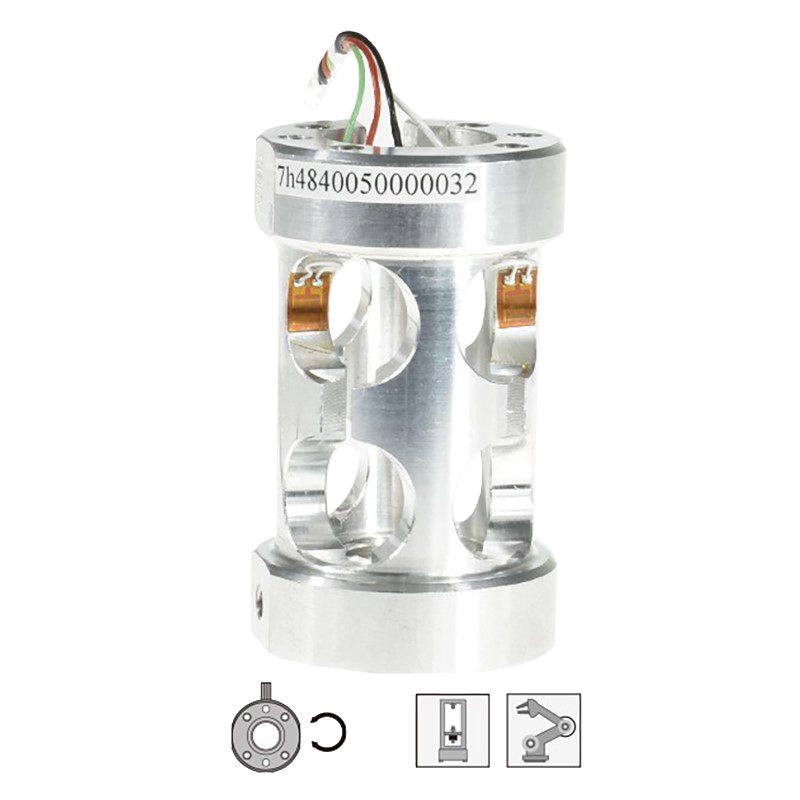

扭距傳感器 TQS325

自動控制零件項目 Part item

特點 Features

·扭力傳感器
·鋁合金材質
·安裝簡便、快速
·適用於機器人及測力行業

量程 Capacities

20 in-oz, 50 in-oz, 12 in-lb, 50 in-lb, 100 in-lb

接線方式 Schematic

綠色：＋電源
黑色：－電源
白色：＋信號
紅色：－信號

u3088

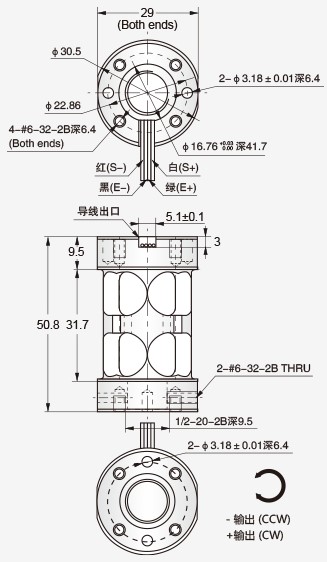

安裝尺寸 Installation Dimensions

u7688

技術參數 Specification

·額定輸出 2.0 mV/V

·可用溫度範圍 -35℃ to +70℃

·非線性 ±0.2% of rated output

·溫度補償範圍 -10℃ to +40℃

·反應時間 ±0.2% of rated output

·輸入阻抗 1000 ohm

·重複性 ±0.05% of rated output

·輸出阻抗 1000 ohm

·靈敏度溫漂 ≦0.0036% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.0036% of rated output /°C

·最大電源電壓 20V DC/AC

·安全載荷 150% of RO

·導線類型四芯特氟龍導線

·導線長度 6 英寸

·導線規格 29 AWG
