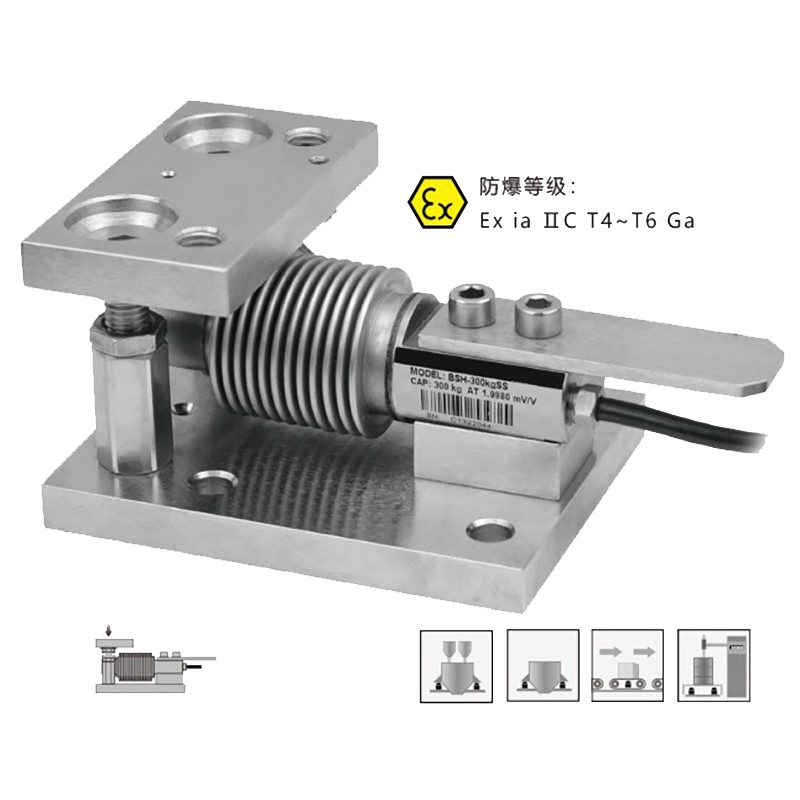

稱重模塊 BSH / BSH(FB)

自動控制零件項目 Part item

特點 Features

·合金鋼結構/不銹鋼結構（可選）
·使用懸臂梁BSH不銹鋼傳感器
·可應用於惡劣工業環境
·適用於灌裝秤、皮帶秤和配料秤等

量程 Capacities

10 kg, 20 kg, 30 kg, 40 kg, 50 kg, 75 kg, 100 kg, 150 kg, 200 kg, 250 kg,

300 kg, 500 kg

接線方式 Schematic

紅色：＋電源
黑色：－電源
白色：－信號
綠色：＋信號

u2435

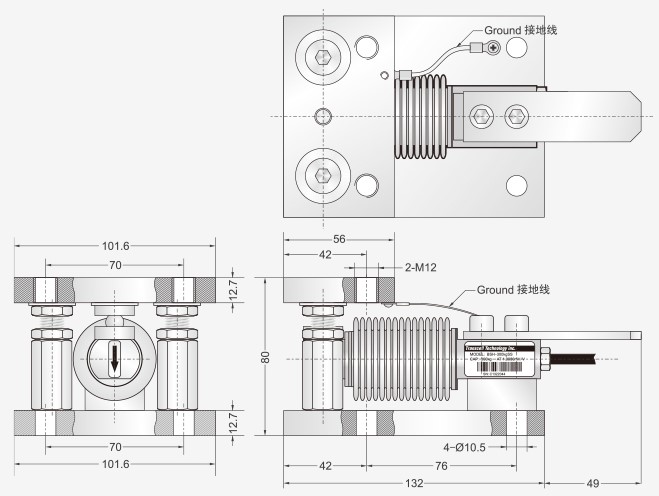

安裝尺寸 Installation Dimensions

u7985

傳感器技術參數 Load Cell Specifications

·額定輸出 2.0 mV/V ±0.1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.03% of rated output

·安全載荷 150%

·非線性 ±0.03% of rated output

·輸入阻抗 387 ohm ± 20 ohm

·反應時間 ±0.03% of rated output

·輸出阻抗 350 ohm ± 3 ohm

·重複性 ±0.03% of rated output

·絕緣阻抗 ≧5000 M ohm (50V DC)

·靈敏度溫漂 ≦0.002% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.002% of rated output /°C

·最大電源電壓 15V DC/AC

·導線長度 3 m ( 米 )

·導線顏色 Red(+E) Black(-E) White(-S) Green(+S)
