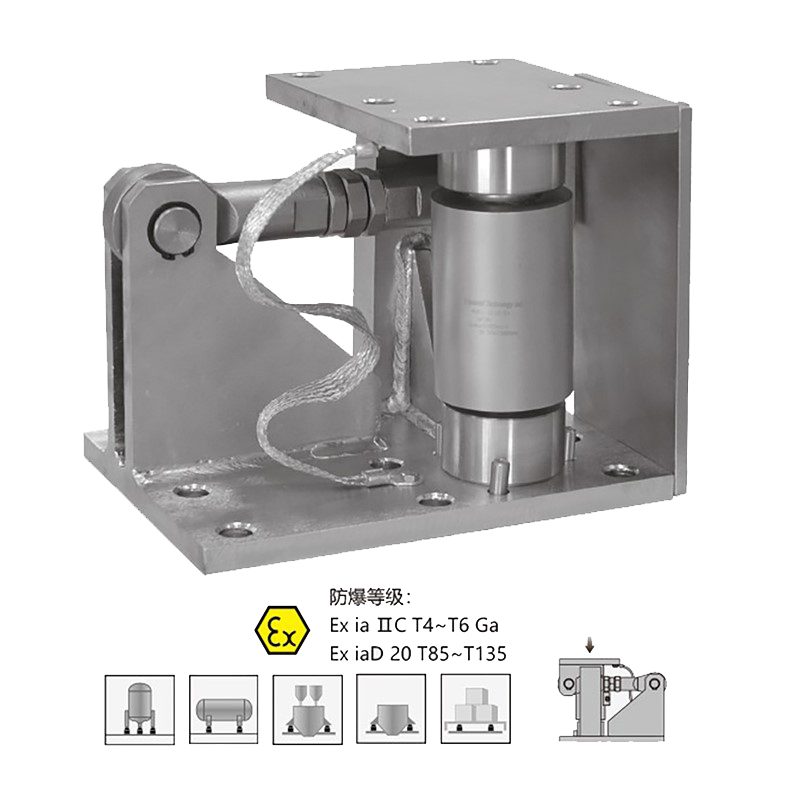

稱重模塊 CD-GD-GW / CD(FB)-GD-GW

自動控制零件項目 Part item

特點 Features

·全不銹鋼結構
·大容量，自重小
·使用柱式CD-GD傳感器
·自帶安全支撐塊標記，
用於過載保護
·適用於惡劣環境下大噸位槽罐的配料稱重控制

量程 Capacities

15 t, 20 t, 30 t, 50 t

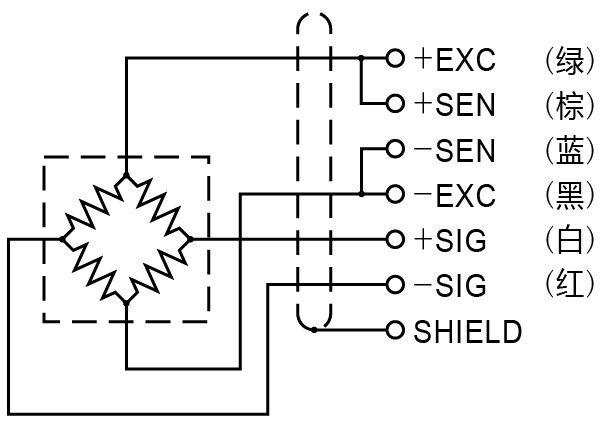

接線方式 Schematic

綠色：＋電源
黑色：－電源
白色：＋信號
紅色：－信號
棕色：＋反饋
藍色：－反饋

u6684

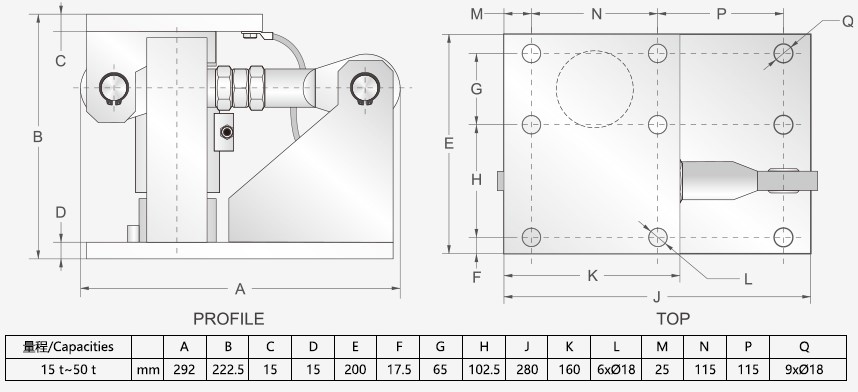

安裝尺寸 Installation Dimensions

u9117

傳感器技術參數 Load Cell Specifications

·額定輸出 2.0 mV/V ±0.1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.03% of rated output

·安全載荷 150%

·非線性 ±0.03% of rated output

·輸入阻抗 1120 ohm ± 20 ohm

·反應時間 ±0.03% of rated output

·輸出阻抗 1000 ohm ± 5 ohm

·重複性 ±0.03% of rated output

·絕緣阻抗 ≧5000 M ohm (50V DC)

·靈敏度溫漂 ≦0.002% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.002% of rated output /°C

·最大電源電壓 15V DC/AC

·導線長度 13 m ( 米 )

·導線顏色 GN(+E) BK(-E) WT(+S) RD(-S)

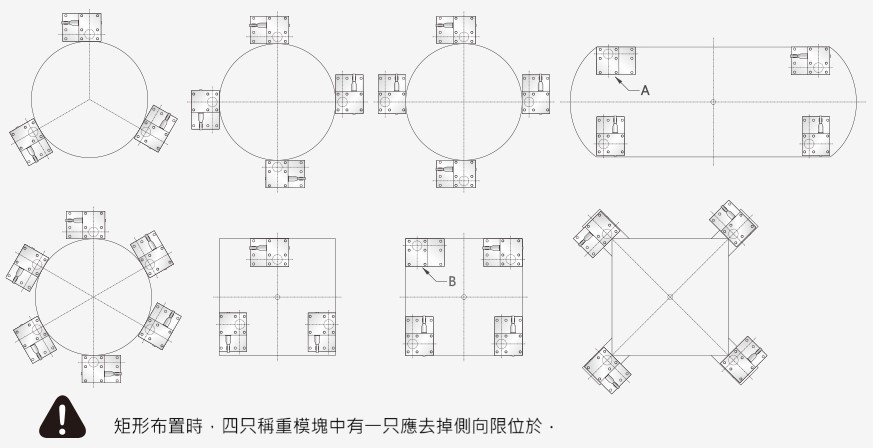

安裝指示 Installation

u9159
