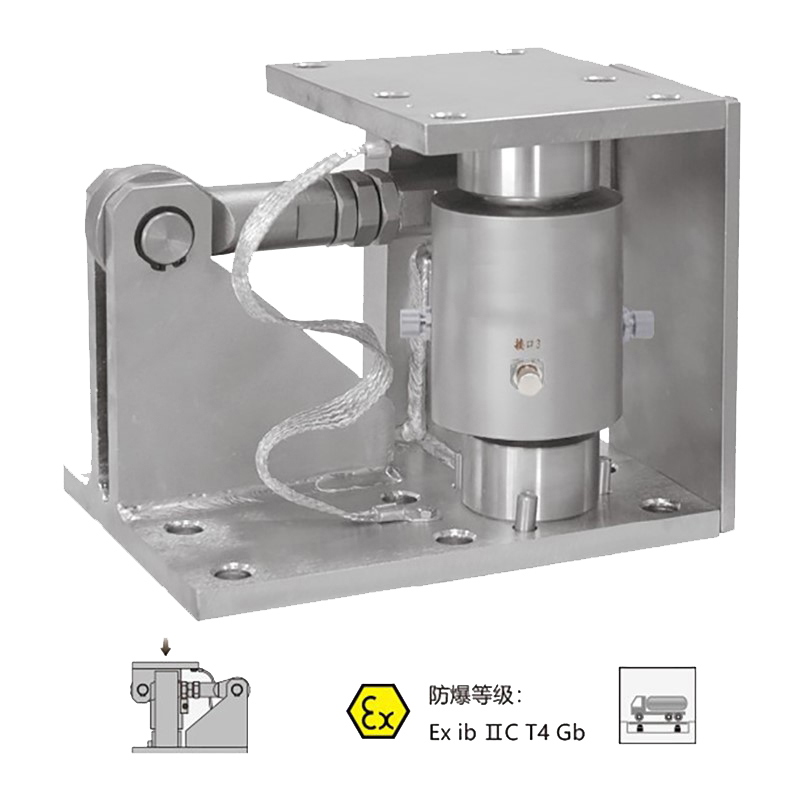

稱重模塊 CD-SD-GW / CD(FB)-SD-GW

自動控制零件項目 Part item

特點 Features

·全不銹鋼結構
·使用柱式CD-SD傳感器
·安裝簡便、快速
·適用於汽車衡等
·數字補償技術及接口（傳感器設定獨立的數字補償接口，對每隻參數進行調整）
·防旋轉的傳感器連接組件壓頭
·監控傳感器的性能，自我監測
·數字化自動角差修正補償技術
·RS485通訊信號接口，可以精確傳輸重量信號，不易受干擾和由此產生稱重誤差
·不銹鋼雙屏蔽電纜和快速插拔的接頭，不需要任何工具，簡化現場服務
·系統使用電氣組網取消了連接多只傳感器的接線盒，消除故障機率提升整個稱重系統可靠性，簡化現場服務

量程 Capacities

6 t, 7.5 t, 10 t, 20 t, 30 t, 50 t

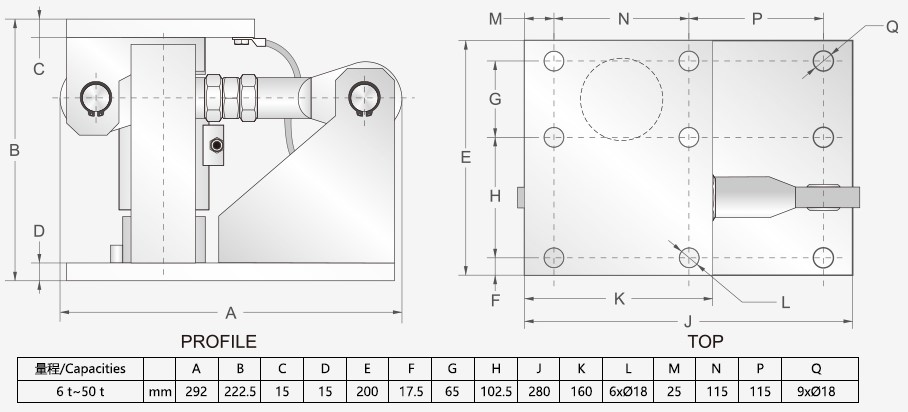

安裝尺寸 Installation Dimensions

u9244

傳感器技術參數 Load Cell Specifications

·零點平衡 ±1.5% of rated output

·工作溫度範圍 -35°C to +70°C

·準確度等級 C3、C6

·傳感器編號範圍 1-10

·數據傳輸雙向2線製RS-485接口

·安全載荷 150%

·通訊協議傳力定義

·絕緣電阻 ≧2000 M ohm (50V DC)

·AD採樣 80HZ/S

·電源電壓 9-12V

·波特率 57600BPS

·防護等級 IP68

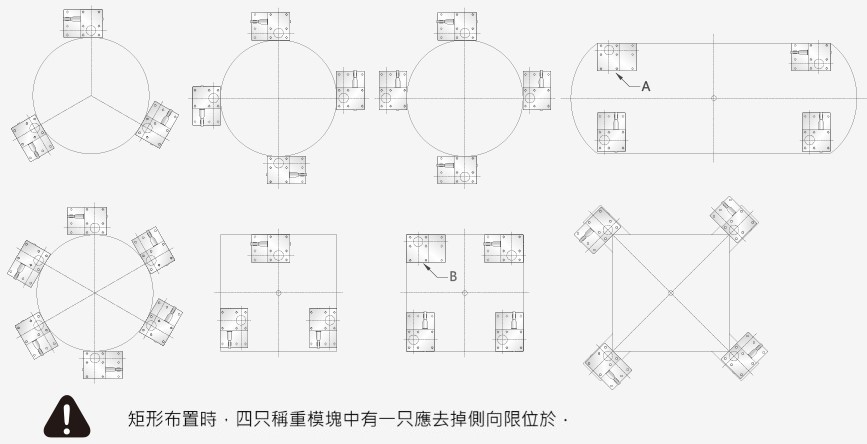

安裝指示 Installation

u9274
