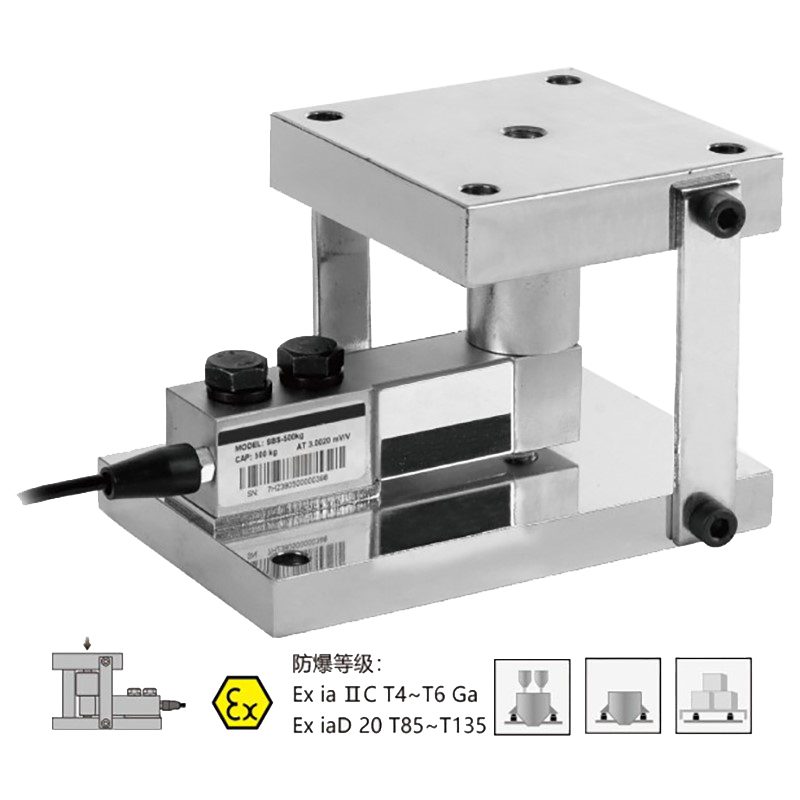

稱重模塊 SBS / SBSB / SBS(FB) / SBSB(FB)

自動控制零件項目 Part item

特點 Features

·合金鋼結構
·使用懸臂梁SBS/SBSB
傳感器
·適用於平台秤、攪拌站、皮帶秤和配料秤等

量程 Capacities

SBS- 250 lb, 250 kg, 500 kg, 1 t, 1.5 t, 2 t, 2.5 t, 5 t

SBSB- 250 lb, 250 kg, 500 kg, 1 t, 1.5 t, 2 t, 2.5 t, 5 t

接線方式 Schematic

紅色：＋電源
黑色：－電源
白色：－信號
綠色：＋信號

u2435

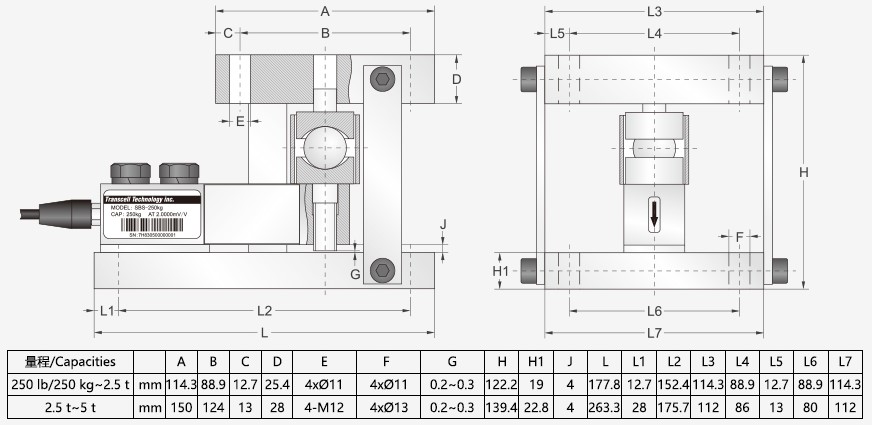

安裝尺寸 Installation Dimensions

u8858

傳感器技術參數 Load Cell Specifications

·額定輸出 2.0~3.0 mV/V ±0.1%

·可用溫度範圍 -35°C to +70°C

·零點平衡 ±1% of rated output

·溫度補償範圍 -10°C to +40°C

·潛變 ±0.03% of rated output

·安全載荷 150%

·非線性 ±0.03% of rated output

·輸入阻抗 387 ohm ± 20 ohm

·反應時間 ±0.03% of rated output

·輸出阻抗 350 ohm ± 5 ohm

·重複性 ±0.03% of rated output

·絕緣阻抗 ≧5000 M ohm (50V DC)

·靈敏度溫漂 ≦0.002% of applied output /°C

·推薦電源電壓 10V DC/AC

·零點溫度 ≦0.002% of rated output /°C

·最大電源電壓 15V DC/AC

·導線長度 6 m ( 米 )

·導線顏色 Red(+E) Black(-E) White(-S) Green(+S)
