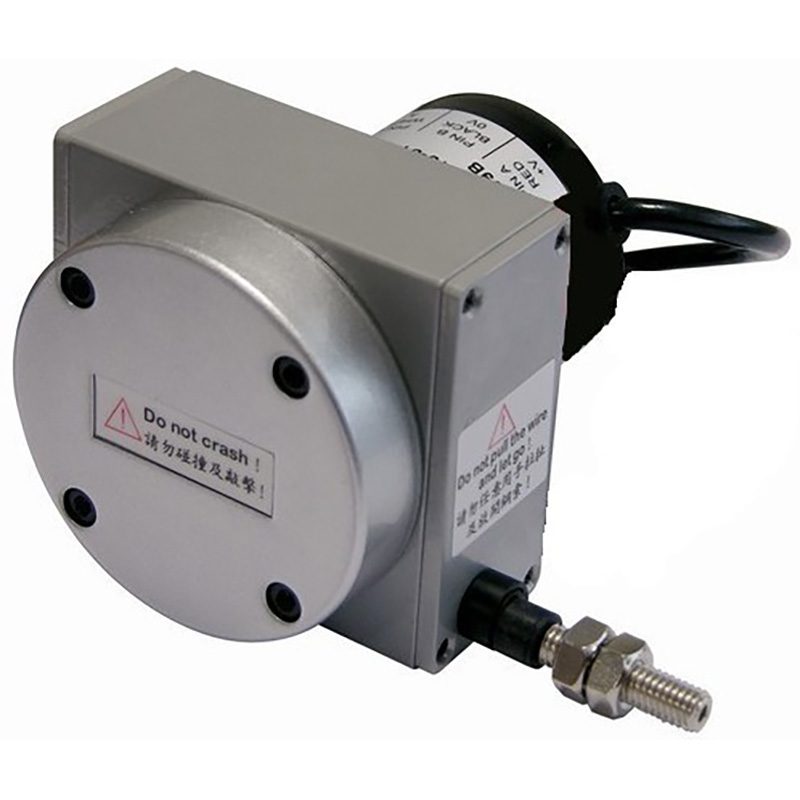

ELECTRICAL SPEC 電器規格

Full Stroke (mm) 量測行程

500,1000

Sensor

Wire-wound and hybrid potentiometer

Output Signal Mode 輸出信號模式

RL                                  VH                                    VL

50Ω                               > 2V                                 < 0.2V

27Ω                               > 1.5V                              < 0.2V

Resolution 解析

< 0.025 % ( mcu AD 解析 ) / 12 bit ( 4096 )

Linearity 線性度

[ standard class ] ±0.15 % FS (±1 count ) ; [ precision clss ] ±0.1 % FS (±1 count )

Repeatability 重覆性

±0.08 % FS

Input Power 供應電壓

DC 12 - 24Vdc ±20%

Input Current 供應電流

20 mA max.

Output Short Protection 輸出短路保護

< 50 mA

Polarity Reverse Protection 極性保護

lnput voltage polarity reverse protection 8 - 26 Vdc

MECHANICAL SPEC 機械規格

Wire Specification 線徑規格

Material : SUS304 with nylon coating ; Diameter : 0.7 mm ; Breaking load : 23 Kg

Starting Torque on Spring 拉力

< 600g

Max.Travel Speed 最大往復速度

500 mm/sec.

Vibration 震動

10 - 55 Hz / 1.5mm Vpp / 10 G ( Max. )

Cable 電線

ø4.5 , 100 cm long

Weight 重量

< 450 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

0°C ~ 70°C , RH 35 % ~ 90 % ( No Condensation )

Storage Temp. 儲存溫度

-20°C ~ 80°C

rotection 保護等級

IP 50:Dust Proof (only for potentiometer housing)

R-S485 MODBUS RUT Communication 通訊協議

Baud Rate 傳輸速度

19200 (Programming 可修改)

Data Bit 資料位元

8 (Fix 固定)

Parity Check 極性檢查

N (Fix 固定)

Stop Bit 停止位元

2 (Fix 固定)

Device Address 產品位址

00 (Programming 可修改)
